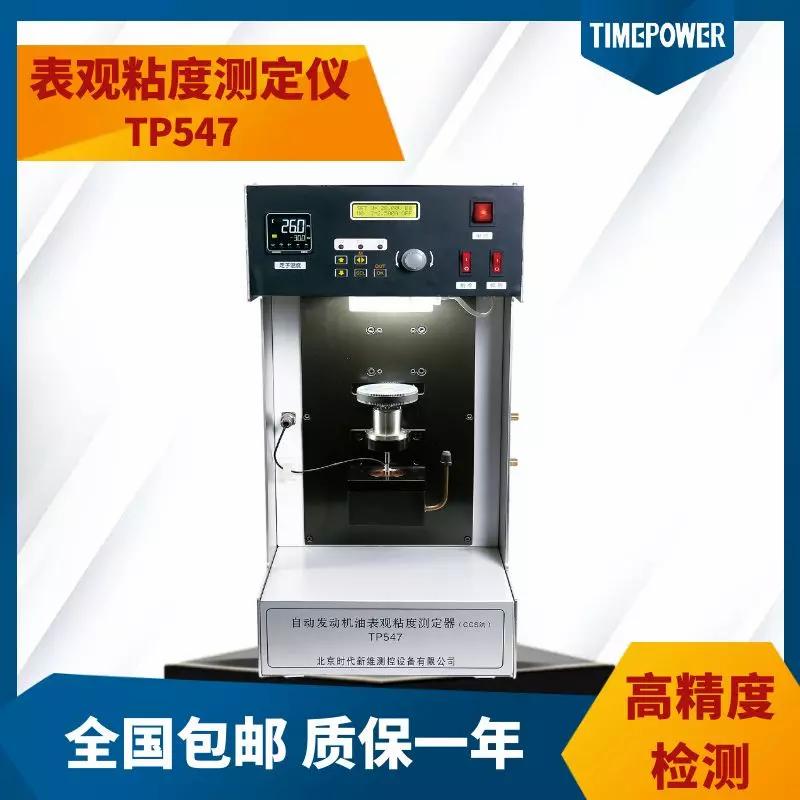

粘度測定儀是依據GB/T6538和ASTMD5293試驗方法設計、制造的。適用于測量發動機油在剪切應力約為1200~27000mPa.s,剪切速率為105 ~104 S-1 的條件下,-5~-35℃的表觀粘度。粘度測定儀采用自動溫控設備,用戶只要在個人計算機上操作即可,簡潔的人機交互界面,使用戶 可以方便快捷的使用粘度測定儀進行分析。同時采用最新的智能控制系統,提升了粘度測定儀的穩定性和可靠性,使溫控精度更加精確,計算精度更高, 填補了國內石油分析儀器行 業的空白。
系統組成
發動機油表觀粘度測定儀由浴槽溫度自動控制系統、定子測定單元、制冷系統、電機轉速測量系統和上位機系統等組成。表觀粘度測定儀采用整機多線程操作控制使儀器實現操作、控制、計算、顯示自動化,大大降低了試驗人員的勞動強度。
測量過程
表觀粘度測定儀采用模糊控溫原理,采用氟利昂壓縮機實現對制冷設備的控溫,能夠準確精密控制制冷冷浴和定子溫度,控制精度高,同時系統能夠根據用戶設定溫度,按照非線性曲線達到設定溫度,只有需要制冷時系統才自動打開制冷設備。測溫系統采用高精度熱電阻
能夠精密測量溫度,測溫精度較高。
為了方便人機交互,系統采用個人計算機對設備進行通信和控制,用戶可以通過上位機對儀器參數進行設置,上位機用VisualBasic進行開發,系統地區分了系統的各種功能,并對每種功能做了詳細了方案設計,使用戶可以迅速、方便、快捷的進行測定。表觀粘度測定儀具有實時監控系統工作參數,并對實驗結果進行存儲功能,具有查詢功能,可以方便的查詢各種油品的歷史數據。
表觀粘度測定儀按照GB/T6538標準,這樣用戶可以使用粘度測定儀進行表觀粘度測定。儀器自帶的自檢自測系統,可以方便快捷的對系統的各個部分進行校準,實驗時,用戶可以首先使用標準油對儀器進行校準,校準結束之后,描繪出粘度和電機轉速的關系,然后通過曲線擬合,獲得待測油品的表觀粘度。
定子測定單元
定子測定單元由五部分構成,包括定子油杯,恒轉矩電機轉子,測溫系統和循環冷浴系統構成。由一個電子馬達驅動一個與定子緊密配合的轉子,在轉子和定子的空隙間充滿試樣,并在靠近定子油杯內壁處放置一個溫度傳感器,通過調節流過定子的循環冷浴溫度來控制試驗溫度,并在定子上安裝了一個 24W的小功率直流加熱器,當定子溫度發生微小變化時,來調節定子的溫度,使溫度可以穩定在±0.05℃以內。
試驗時候,在定子油杯中加入適量油樣,油樣距頂部有2毫米距離,啟動電機,帶著定子轉動,通過調節電機的轉矩,使電機轉矩保持恒定,同時校正轉子的轉速使之作為發送機油表觀粘度的函數。校正結束之后,由校正的結果和轉子的轉速來確定試樣的粘度。
定子測定單元上有2個電氣接口,包括和計算機通信的接口、傳感器接口。通過通信線纜,一端接到定子測定單元的“PC通信口”,另一端加到個人計算機的485通訊口上,即可實現個人計算機對設備的控制。其余2個口線分別連接冷卻循環泵,清洗泵。定子測定單元上還有兩個循環冷浴接口,通過橡膠連接管和循環冷浴相接,用來對定子降溫。
