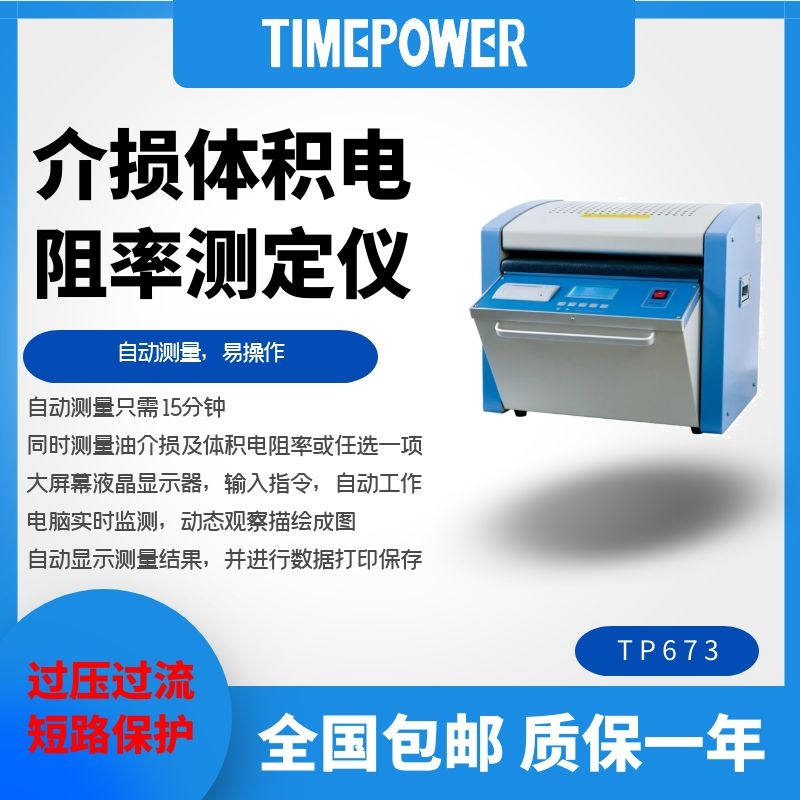

介損及體積電阻率測定儀TP673依據GB/T5654-2007《液體絕緣材料相對電容率、介質損耗因數和直流電阻率的測量》設計制造。用于絕緣油等液體絕緣介質的介質損耗因數和直流電阻率的測量。一體化結構。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。

介損及體積電阻率測定儀內部采用全數字技術，全部智能自動化測量，配備了大屏幕（240×128）液晶顯示器，全中文菜單，每一步驟都有中文提示，測試結果可以自動存儲并打印輸出，操作人員不需專業培訓就能熟練使用。

主要功能及特點

（1）介損及體積電阻率測定儀的 油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可消除雜散電容及瀉漏對介損測試結果的影響。

（2）介損及體積電阻率測定儀采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以?xún)?nèi)。

（3）內部標準電容器為SF6充氣三電極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。

（4）交流試驗電源采用AC-DC-AC轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行。

（5）完善的保護功能。當有過壓、過流、高壓短路時，介損及體積電阻率測定儀能迅速切斷高壓，并發出警告信息。當溫度傳感器失效或沒有連接時，發出警告信息。在中頻感應加熱爐內設有限溫繼電器，當溫度超過120度時，繼電器釋放，加熱停止。

（6）試驗參數設置方便。溫度設置范圍0～125℃，交流電壓設置范圍500～2200V，直流電壓設置范圍0～500V。

（7）采用大屏幕LCD觸摸顯示器，具有背光、顯示清晰。人機界面友好，只需按照漢字菜單提示、輸入命令，儀器即可自動進行測試，并自動存儲和打印測試結果。

（8）自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印。

（9）空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的精確計算。

儀器操作說明

（1）介損及體積電阻率測定儀要可靠接地，電源入口引入AC220V電源。

（2）打開箱蓋，可將油杯取出，加熱及測試介損時，應將箱蓋關上。

（3）箱蓋具有合蓋保護，打開箱蓋時，會中斷加熱及中斷高壓。

（4）測試過程中，內部有高壓及高溫，禁止在通電和測試時接觸油杯和電纜及插座。

（5）注油和排油時、應小心操作以免將油撒入油杯槽、頂面板。

（6）若測試時出現死機、放電引起的異常現象，請重新開機，重啟儀器。

（7）產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。

（8）內電極裝入外電極時應將定位槽對準請；勿在潮濕環境下操作；請勿在易爆環境中操作。

油杯清洗

測量前，應對油杯進行的清洗，這一步驟非常重要。因?yàn)榻^緣油對極微小的污染都有極為敏感的反應。因此必須嚴格按照下述方法要點進行。

方法一：

⑴完全拆卸油杯電極；

⑵用中性擦皂或洗滌劑清洗。磨料顆粒和磨擦動作不應損傷電極表面；

⑶用清水將電極清洗幾次；

⑷用無水酒精浸泡各零件；

⑸電極清洗后，要用絲綢類織物將電極各部件的表面擦拭干凈，并注意將零件放置在清潔的 容器內，不要使其表面受灰塵及潮氣的污染；

⑹將各零部件放入100℃左右的烘箱內，將其烘干。有時由于油樣很多，所以在測試中往往會一個接一個油樣進行測試。此時電極的清洗可簡化。具體做法如下：

⑴將介損及體積電阻率測定儀關閉，將整個油杯都從加熱器中拿出，同時將內電極從油杯中取出；

⑵將油杯中的油倒入廢油容器內，用新油樣沖洗油杯幾次；

⑶裝入新油樣；

⑷用新油樣沖洗油杯內電極幾次，然后將內電極裝入油杯。

這種以油洗油的方式可大大提高了測量速度，但如遇到特別臟的油樣或長時間不用時，應使用方法一。

方法二：

⑴將電極杯拆開。

⑵用化學純的石油醚和苯徹底清洗油杯的所有部件。

⑶用丙酮再次清洗油杯，然后用中性洗滌劑漂洗干凈。

⑷用5%的磷酸鈉蒸餾水溶液煮沸5分鐘，然后，用蒸餾水洗幾次。

⑸用蒸餾水將所有部件清洗幾次。

⑹將部件在溫度為105～110℃的烘箱中，烘干60～90分鐘。

⑺各部件洗凈后，待溫度降至常溫時將其組裝好。

方法三：超聲波清洗方法

⑴拆開油杯。

⑵用溶劑沖洗所有部件。

⑶在超聲波清洗器中用肥皂水將所有部件振蕩20分鐘；取出部件，有自來水及蒸餾水清洗；在用蒸餾水振蕩20分鐘。

方法四：溶劑清洗法

⑴拆開油杯。

⑵用溶劑沖洗所有部件，更換二次溶劑。

⑶先用丙酮，再用自來水洗滌所有部件。接著用蒸餾水清洗。

⑷將部件在溫度為105～110℃的烘箱中，烘干60～90分鐘。

當試驗一組同類沒有使用過的液體樣品時，只要上次試驗過的樣品的性能優于待測油的規定值，可使用同一個電極杯而無需中間清洗。如果試驗過的前一樣品的性能值劣于待測油的規定值，則在做下一個試驗之前必須清洗電極杯。
