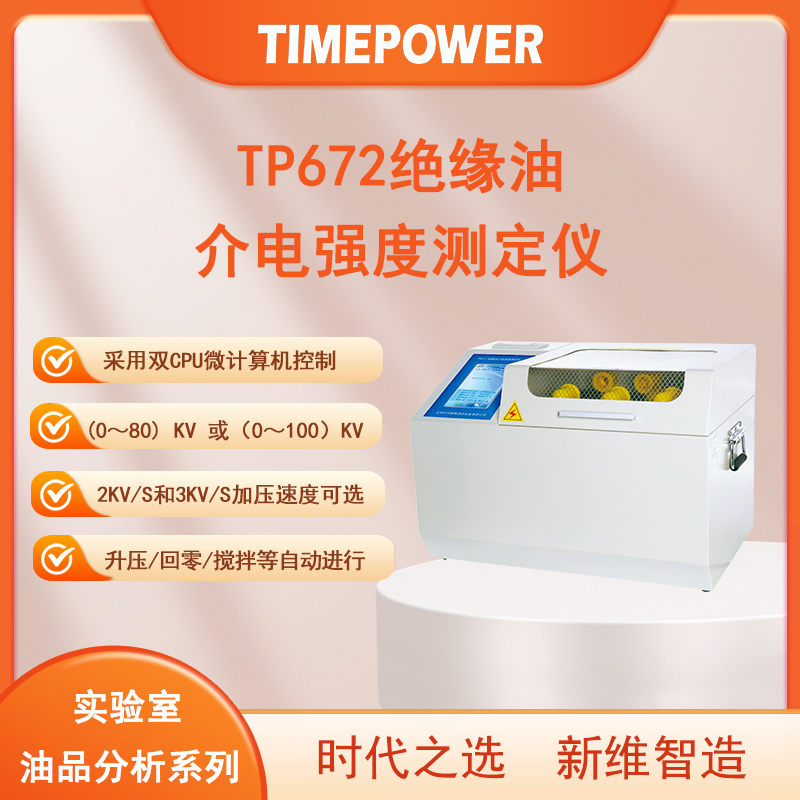

絕緣油介電強度測定儀是電力行業中不可或缺的檢測設備，它基于電場作用力的工作原理，通過測量絕緣油在特定電場強度下的承受能力，評估其絕緣性能。本文將詳細介紹絕緣油介電強度測定儀的工作原理、使用方法、技術指標及注意事項，以期為電力行業從業者提供有價值的參考。

工作原理

絕緣油介電強度測定儀通過設定一定的電場強度，將電場加在絕緣油上，然后測量絕緣油是否能夠承受住這個電場強度。當絕緣油的絕緣性能下降時，電力設備面臨絕緣擊穿的風險，嚴重影響設備的正常運行和人員安全。因此，這一測試對于保障電力設備的安全運行至關重要。

使用方法

取樣與準備

1. 取樣：取油樣時，應使用干燥、干凈且密封性好的器皿，如棕色玻璃瓶或不與絕緣油作用的塑料容器，防止帶入雜物和水分影響試驗結果。樣品體積約為試樣杯容量的3倍。
2. 清洗：長期未用或受污染的電極和油杯需先用汽油、苯或四氯化碳洗凈后烘干，洗滌時宜用潔凈的絲絹而不得用布、衛生紙和棉紗。經常使用的電極和油杯，在不使用時放于干燥防塵的干燥器中，使用前再用試油沖洗兩次。

試驗步驟

1. 檢查與準備：試驗前，用2.5mm標尺檢查油杯電極間的距離，使其恰為2.5mm，并立即用待測油樣清洗杯壁、電極及其他各部分，再緩慢倒入油樣，減少氣泡的產生，油面要高于電極的上邊緣。
2. 安裝與靜置：將油杯放入絕緣油介電強度測定儀試驗倉內，油杯要放平穩，兩端金屬部分要與倉內電極柱子可靠接觸，蓋上試驗倉的蓋子。油樣需靜置10~15分鐘。
3. 設置參數：將儀器可靠接地，接通AC220V工作電源，打開儀器電源開關，設置試驗次數（一般為6次）、攪拌時間和靜置時間。
4. 開始試驗：按運行鍵，儀器將自動進行攪拌、靜置、升壓、擊穿降壓的步驟完成每一次擊穿試驗。每次擊穿完成后，儀器會自動記錄電壓值，并在六次試驗完成后計算平均值。
5. 結束與清理：將試驗完畢的試品油倒入指定的器皿中，將油杯清洗干凈放入干燥器中以備下次使用。

技術指標

絕緣油介電強度測定儀的技術指標主要包括：

• 升壓器容量：1.5KVA
• 升壓速度：可選2.0kV/S、2.5kV/S、3.0kV/S、3.5kV/S
• 輸出電壓：0—80kV可選
• 電源畸變率：<1%
• 顯示方式：大屏幕液晶漢字顯示
• 電極形式：球形或平板形
• 電極間隙：標準2.5mm
• 儀器外型尺寸：630×410×390mm
• 重量：38kg

注意事項

1. 安全接地：儀器最高電壓輸出可達80KV，請確保儀器可靠接地，以防觸電事故。
2. 油樣處理：現場取油樣時，要保證油樣瓶潔凈干燥，避免引入雜質及水分，并盡快進行試驗。
3. 操作規范：嚴格按照操作手冊進行試驗，避免誤操作導致設備損壞或試驗數據不準確。
4. 維護保養：定期對儀器進行維護保養，如清洗電極和油杯、檢查電源線和保險絲等，確保儀器處于良好工作狀態。
