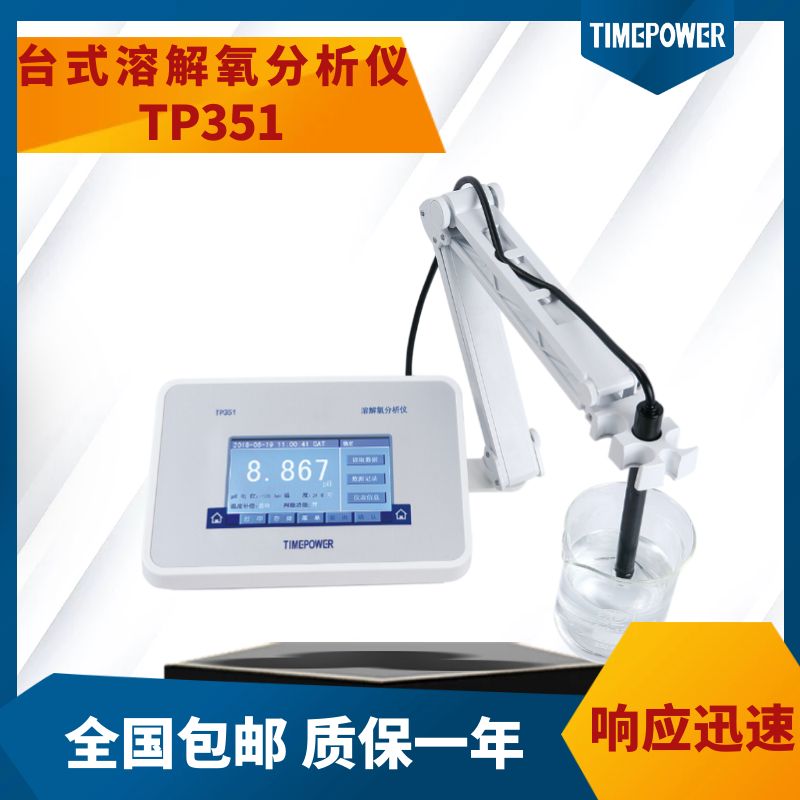

儀器組成

溶解氧分析儀由主機、復合溶解氧電極及電極支架組成。電極系統采用測量靈敏的溶解氧復合電極，自動溫度補償，測量可靠、數據準確。

溶解氧分析儀有一個溶解氧輸入通道和一個溫度輸入通道，當不需要自動溫度補償時，可以手動設置進行溫度補償，當需要進行自動溫度補償時，樣品的溫度由一個內置的 Pt1000溫度電極進行測量。

按鍵說明

按鍵共6個

時間修改1個。

時鐘設置：點擊時鐘顯示位置可以進行時鐘校準。（只有在主界面能進行此項操作）；

打?。喝绻鋫浯蛴C(jī)時可以打印當前測試數據；

存儲：在測量界面下 ,存儲當前顯示數值；

菜單：可進入儀表參數設置、儀表校準等選項；

讀取數據：當“判穩功能開”時儀表校準或水樣測量中需要點擊此鍵完成數據測量刷新。為“關”時此鍵無效，系統實時更新數據；

數據記錄：用于查詢歷史測量數據。≤256 條；

儀表信息：查看版本信息等。

將氧電極、溫度電極與儀表正確連接好；

校準時應保證氧電極膜頭內有充分的電極填充液；

進入“菜單”界面，點擊“儀表校準”鍵。進入儀表校準界面。

零點校準

首先準備好校準溶解氧分析儀的標準液（一般建議用無水亞硫酸鈉溶解于純水中，形成 “無氧水”來標定零點）用于查看修改零點校準的標液一濃度。將電極放置于無氧環境中（高純氮?dú)饣蛘邿o氧水），等待電壓值穩定后按確認鍵繼續。

斜率校準

用于查看修改斜率校準的標液二濃度。

將電極放置于相應的溶解氧環境中，等待電壓值穩定后按確認鍵完成本次校準。

由于電極、標液?jiǎn)栴}或環境干擾問題造成校準失敗會提示重新校準，檢測電極、標液等重新進行儀表校準。

校準成功后連續按“退出 ”鍵，返回到測試的主界面，儀表即可正常使用。

電極的標定

每只氧電極都有自己的零點和斜率，而且隨著不斷的使用，電解液因消耗會逐漸減少，零點和斜率就會發生變化。標定是為了得到電極的真實零點和斜率。

斜率標定：在空氣中標定電極的斜率。

兩點標定：在零氧環境中標定電極的零點，在空氣中標定電極的斜率。

出廠時，我們已經標定了電極的零點和斜率。實際上，零點很穩定，在實際使用過程中變化很小，即使是更換了電解液或隔膜后，零點的漂移也很小，所以，通常情況下校準溶解氧分析儀 時，建議不標定零點，只標定斜率。

電極的性能檢查

為了檢測電極性能的好壞，可通過零氧測量，定性地檢測電極的好壞。先將電極取出，置于空氣中，穩定幾十分鐘后，記下濃度值?？礉舛戎凳欠衽c附錄中的溫度與氧濃度對應值相吻合，如不吻合就采用斜率標定。再將電極置于無氧水中，幾十分鐘后，溶解氧電極應在500 μg/L以下。讀數超出以上范圍，往往是電解液用盡或隔膜損壞，應更換。若更換以后還不好，就應是電極本身的問題了，請與 時代新維售后工程師進行 聯系，我們將提供專業服務。
