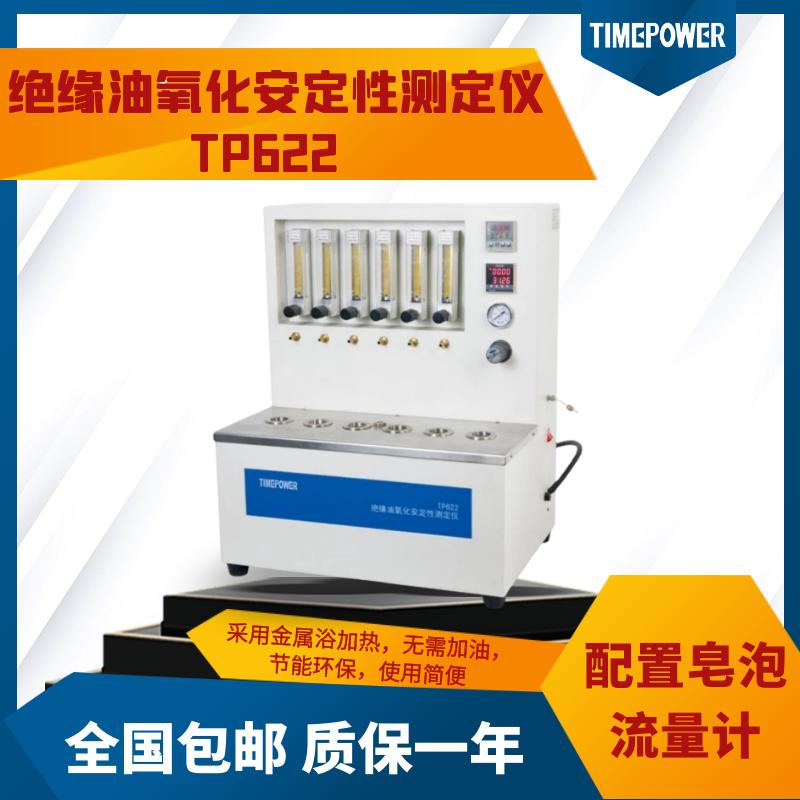

絕緣油氧化安定性測定儀TP622 完全按照標準SH/T0206《變壓器油氧化安定性測定法》設計制造,采用金屬浴結構,試驗過程中無需加水補水,清潔,無污染,環保節能,使用簡便。 絕緣油氧化安定性測定儀TP622 是變壓器油的生產、使用單位,各相關院校、科研部門等測試絕緣油的氧化安定性能的一種自動化儀器。
儀器結構
1. 流量計:共6個,用于調節和控制每一組試樣的氧氣量;
注意:本流量計的單位是L/h。氧氣流量調節要求是17mL/min±0.1mL/min,換算成L/h則氧氣流量調節為1.02L/h±0.006L/h。
2. 出氣口:氧氣出氣口,每個出氣口對應一個流量計、對應一個試驗?。?/span>
3. 氧化管:試樣氧化測試管;
4. 試驗浴:共6個,內置試驗器皿,根據需要可以進行1個至6個試樣的試驗;
5. 溫度控制儀:本儀器試驗浴的恒溫控制儀,根據試驗要求設定和控制試驗浴的溫度;
6. 計時器:通過計時器上的控制按鍵可以設置計時時間;
7. 壓力表:指示經壓力調整后輸送進儀器的氣體壓力值;
8. 壓力調節旋鈕:調節送進儀器的氣體壓力的大小。通常與壓力表一起使用,組成氣體減壓器,以穩定各試管的供氣量;
9. 進氣插孔:在儀器右側上方,是儀器的供氣氣源的進口插口,為快拔式插口;
10. 電源開關:在儀器面板右側,打開此開關,儀器接通電源,指示燈亮;
11. 流量計:既是該流量計流量的通道,上面的刻度又顯示其流量的大小;
12. 浮球:流量顯示浮球,浮球所在的位置指示的是該流量計的流量值;
13. 流量控制旋鈕:順時針旋到底為關閉該流量計,逆時針旋轉則打開流量計并慢慢加大流量。
工作原理
在有銅催化劑存在的條件下,將25g試樣置于一定溫度的油浴中,通入氧氣,連續氧化后,測定其生成的沉淀物質量和酸值,并以沉淀物含量和酸值來表示油品的氧化安定性。
試驗方法
儀器說明
1. 絕緣油氧化安定性測定儀TP622上配有溫控儀,用于控制金屬浴溫度在 100℃±0.5℃或110℃±0.5℃。用戶也可根據實際需要調整溫控儀。
2. 絕緣油氧化安定性測定儀TP622上裝有 6支流量計,分別指示通入6個氧化管的氣體流量。 絕緣油氧化安定性測定儀TP622 所用氣源為純度不低于99.5%的氧氣,來自氧氣瓶的可直接使用。絕緣油氧化安定性測定儀 TP622 內配有一個氣體緩沖罐,以使進入各氧化管的氣體流速更加穩定。氧氣的輸入口在儀器的右側。氧氣流量調節至17mL/min±0.1mL/min。
操作說明
1. 將主機電源線插入市電,再用氣瓶連接管將儀器和氣體減壓器連接起來。
2. 打開主機電源開關,調整溫控儀的設定值為試驗所需溫度100℃或110℃,系統開始控溫。當試驗孔中無氧化管時,請用 絕緣油氧化安定性測定儀 TP622 配置的浴蓋將試驗孔蓋上,以防雜物落入。
3. 當溫控儀指示的溫度達到并穩定在試驗溫度100℃±0.5℃或110℃±0.5℃范圍內時(若試樣中不含抗氧添加劑,則將氧化管加入已加熱到100℃±0.5℃的油浴中;若試樣中含有抗氧添加劑,則將氧化管加入已加熱到110℃±0.5℃的油浴中),將25g±0.1g已備好的試樣(試樣配備參考國標要求)裝入清潔、干燥的試管內,并放入銅螺旋線和輸氣管。將裝配好的氧化管放入浴孔中并依次裝好通氧管。
4. 氧氣供氣量調節
⑴打開氧氣瓶的閥門,調節空氣瓶減壓器,使減壓器的輸出約0.5~1.0MPa。
⑵調節儀器上的壓力調節旋鈕,使儀器上壓力表的輸出在約0.20MPa的位置。
注:氧氣瓶減壓器的輸出約0.5~1.0MPa和儀器壓力表的輸出約0.20MPa是初步調整值,在調節各流量計的流量時還需要做微調,最終確保下面第⑶條中使6只流量計的值達到試驗的要求。
⑶調節6只流量計,并通過仔細調節壓力調節旋鈕,修改壓力表的輸出值,直到通入每個試驗管的氧氣流量至標準要求的范圍(17ml/min±0.1ml/min即1.02L/h±0.6L/h)。
注:氧氣供氣量開始調節時,首先要使工作的流量計開啟(一般情況下儀器出廠時已經開啟),供氣量從0.10Mpa開始,邊調節每個試驗管的空氣流量,邊調節和加大空氣供氣量,使供氣量從0.10Mpa開始逐步加大,控制在約0.20Mpa左右的壓力水平。
供氣量的調節必須循序漸進,逐步加大,千萬不能一下子加大到0.20Mpa,防止將儀器內的氣路損壞!
絕緣油氧化安定性測定儀TP622 工作時的供氣量不能超過0.20Mpa,防止發生意外!
⑷調節儀器的壓力調節旋鈕時會使每個試驗管的空氣流量發生變化,因此,必須慢慢調節空氣流量,使每個試驗管的空氣流量達到標準要求的范圍。
⑸在絕緣油氧化安定性測定儀 TP622 工作時間,要隨時觀察每個試驗管的空氣流量,并作必要的調整,使空氣流量維持在標準要求的范圍內。
5. 設定好計時時間,從支氧化管放入加熱浴時按下計時器按鈕開始計時。
6. 關閉氣源當達到試驗時間時,切斷氧氣,依次取出氧化管放在清潔、干燥的暗處冷卻1h,以便接下來的沉淀物測定試驗。
注意:關閉氣源時先將空氣瓶的閥門關閉,再關閉空氣瓶上氣體減壓器的閥門。
警告:儀器發生故障時應立即切斷電源,請專業人員檢修并排除故障后方可繼續使用,防止發生意外!
具體步驟也可參照行業標準SH/T0206《變壓器油氧化安定性測定法》
