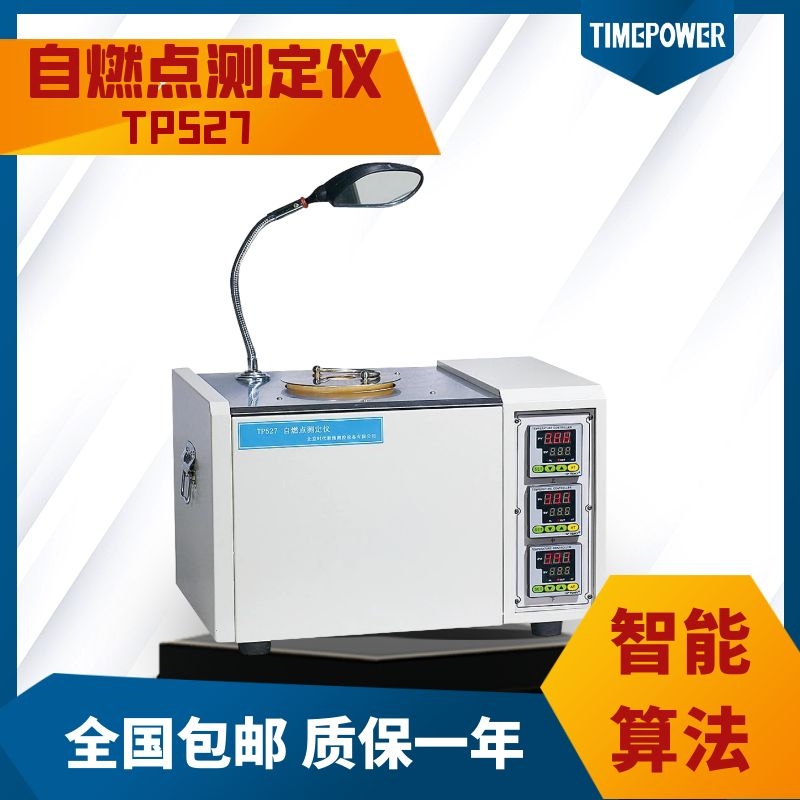

自燃點測定儀TP527是根據國家電力部行業標準DL/T706-1999《電廠用抗燃油自燃點測定方法》研制的，用于測定30MW以上發電機組調速系統中抗燃油的自燃點溫度。自燃點測定儀采用先進的AI人工智能調節算法進行控溫，使容器內部溫度達到熱平衡，燒瓶?jī)?nèi)的頂部、中部、底部溫度控制在1℃之內，利用反光鏡觀察抗燃油的燃點，自燃點測定儀TP527外觀美觀，測試方便，性能穩定可靠。

工作原理

自燃點測定儀TP527采用先進的AI人工智能調節算法進行控溫，使容器內部溫度達到熱平衡，用最小分度號0.01ml注射器將0.05mL的待測試樣快速注入加熱到一定溫度的200mL開口耐熱錐形燒瓶?jī)?nèi)，當試樣在燒瓶里燃燒產生火焰時，表明試樣發生了自燃。若在5min內無火焰產生，則認為在該溫度下試樣沒有發生自燃。發生上述現象時的溫度，確定為被測試樣的自燃點。

儀器操作方法

操作過程

1. 自燃點測定儀TP527開箱后，仔細拆除包裝，按照裝箱單清點配件并檢查有無破損，將儀器平穩的放置于工作臺上。

2. 連接地線，保證安全。

3. 將接好地線的電源插頭插入對應的插座上。

4. 將試樣放入加熱腔內接上電源線，按下自燃點測定儀TP527電源開關，加熱腔內三組加熱器開始控溫，試驗過程見國標中實驗方法。

控溫表操作

1. 按SET鍵3秒，可進入PID參數調整菜單。按SET鍵選擇欲修改參數，點動AT鍵，數碼管閃動，可移位，按▲/▼則可修改數據， 然 后按SET確認，若欲往下看則繼續按SET鍵即可。在修改設定狀態下，若25秒內無任何操作，則自動返回測量狀態，或按SET＞3秒也可退出，回到測量狀態。

2. 自燃點測定儀TP527自動進入控溫狀態，溫度達到設定溫度值時，即可進行試驗，具體試驗項目可參照試驗細則。

給定控制值設定及自整定操作

1. 給定值設定：

自燃點測定儀TP527在測量狀態下，點動SET鍵，則數碼管閃動，按AT鍵則可移位，▲/▼修改， 然后按SET確認。

2. 自整定操作：

當用戶系統調試設備工作正常后，在PID不工作于位式控制（參數P≠0）時，若用戶不清楚如何設置PID參數，可用其自整定功能，操作如下：按住面板鍵“AT”約3秒，待AT亮?xí)r，自燃點測定儀TP527進入自整定PID工作，此時為保證PID參數整定準確，建議用戶暫不對儀表及系統修改，待整定結束時，AT燈滅，儀表刷新PID值且自動投入調節狀態，若中途退出整定，則可按AT鍵＞3秒，待AT燈滅即可。必要時，用戶可對自整定時自動設定的P、I、D參數進行適當修改，主要為P參數，以獲得更理想效果，P變小，反應加快，太小時系統不穩定；I變小，穩定時間縮短，I太小也會造成系統不穩定。

3. 將控溫表逐一預置抗燃油預燃溫度，使中部的溫度保持在設定的溫度上，自燃點測定儀TP527在出廠前已初步設定溫度為530℃，因使用環境溫度不同原因可能有微小的改變，按使用說明修正溫度使200mL錐形試驗燒瓶頂部中心和底部溫度即上、中、下三點溫度差保持在1℃。

4. 用注射器將0.05mL試樣注入燒瓶中并迅速拿開注射器。

5. 當試樣達到要求的溫度時，開始計時并借助加熱爐上反光鏡觀察錐型瓶?jī)?nèi)部，如果在5min內觀察不到火焰，停止計時則認為此試樣在該溫度時不易燃燒，用吹風機將錐形瓶?jī)?nèi)被污染的氣體吹出。然后再提高10℃重復這個試驗。在兩次試驗之間至少應間隔15min如果觀察到了火焰，記錄溫度，將試驗溫度降低5℃重復以上操作，如果觀察到了火焰產生，再降低5℃重復操作，直到不燃燒為止。發生自燃時的溫度即為自燃點。試驗過程參見DL/T 571-1995電力行業標準。

精確度

1. 重現性：同一操作人員兩次試驗結果的差值不大于10℃

2. 再現性：兩個試驗室的結果的差值不得大于20℃。
