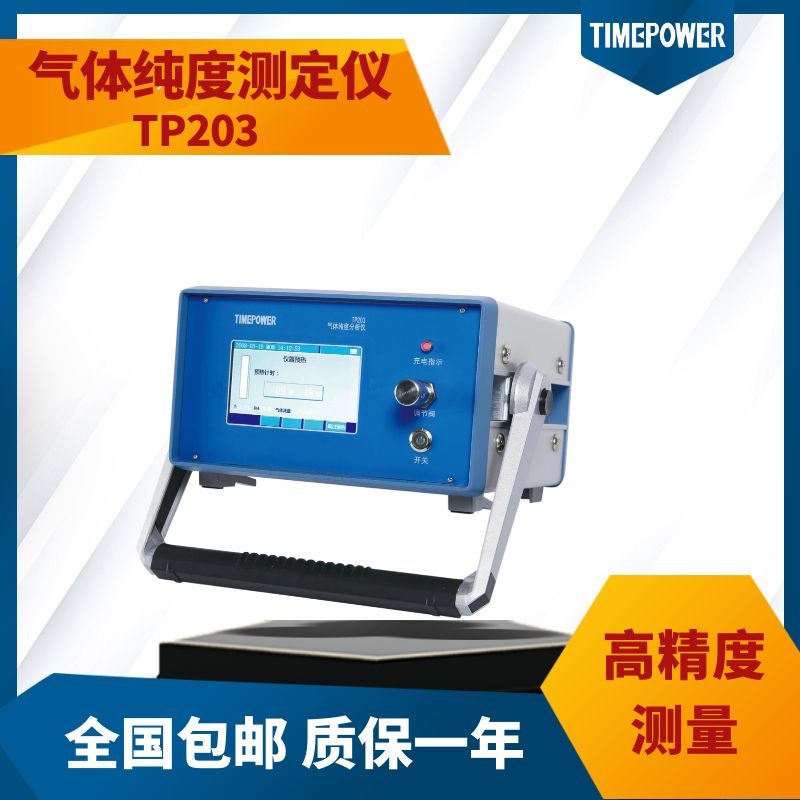

氣體純度測定儀TP203采用目前先進的帶溫度補償?shù)奈⑿蜔釋髌鳎瑸橛脩籼峁┝艘环N簡單的純度檢測方法。氣體純度測定儀TP203主要應用于SF6氣體純度測量，SF6因具有良好的絕緣、滅弧特性和穩定的化學性能，作為絕緣和滅弧介質被廣泛應用于GIS、斷路器、互感器等高壓、超高壓電氣設備中。而電氣設備的絕緣強度和滅弧能力取決于SF6氣體的純度（亦可表示為密度），純度越高性能越好，SF6氣體純度的下降會造成電氣設備的耐壓強度降低以及斷路器開斷容量的下降。

主要特點

氣體純度測定儀TP203采用帶溫度補償?shù)拈L壽命微型熱導傳感器,測量精度更準確、重復性更好。

內置穩壓閥和進口電子質量流量傳感器，流量檢測更準確

德國原裝進口自鎖接頭，安全可靠，無漏氣。

氣體純度測定儀TP203真彩色高分辨率觸摸液晶屏，操作簡易高效。

氣體純度測定儀TP203配置標準USB2.0接口，數據可導出至U盤。

智能電量顯示，智能充電保護。

實時顯示時間、溫度、濕度以及氣體流量。

氣體純度測定儀TP203可存儲100條存儲數據，可隨時進行存儲。

工作原理

氣體純度測定儀TP203采用目前先進的帶溫度補償?shù)奈⑿蜔釋鞲衅鳌．敶郎y氣體的導熱系數較高時，將使熱量更容易從熱敏元件上散發，使其電阻減少，變化的電阻經過信號調理與轉換電路處理后轉換成不平衡電壓輸出，輸出電壓變化反應被測氣體導熱系數的變化，從而實現了對氣體純度的檢測。

儀器安裝

配件檢查

開箱后,請按裝箱單核對儀器的型號、規格及附件數量。

電池充電

注：儀器電池在出廠時已部分充過電，用戶在首次使用時應先對電池進行充電，然后進行測量。氣體純度測定儀TP203電池為內置型，不可強行將其拆下，否則將會影響儀器正常工作。

充電方法如下：

1.將隨三芯電源線安裝于插座上，然后連接電源。

2.充電完成后,先拔下電源，再將電源線從插座上拔下。

3.按下前面板開關按鈕即可開機，再次按下電源開關按鈕即可關機。

注：1. 充電指示（紅燈）和滿電量指示（綠燈），首次充電所需時間較長，以后充電5小時以上即可充滿。

測試步驟

1.開機預熱十分鐘，此過程可以消除環境溫度對測試結果的影響。

2.連接氣樣

①將測量管道上螺紋端與開關接頭連接好，用扳手擰緊；

②再把測試管道上的快速接頭一端插入純度儀上的采樣口—<氣體入口>；

③將排氣管道連接到出氣口—<氣體出口>。

3.檢查電量

使用直流電時，請查看右上角顯示的電池電量，如果電量低于約20％，請關機充電后繼續使用。

4.開始測量

首先全部打開儀測量管道上的針型閥，然后調節純度儀面板上的流量閥，把流量調節到0.5L/M左右，開始測量氣體純度值。

5.存儲數據

氣體純度測定儀TP203測量完成后，可以將數據保存在儀器中，按“數據查詢”鍵調出操作菜單。

6.測量其它氣體

一臺設備測量后，關閉測量管道上的針型閥和氣體純度測定儀TP203上的調節閥。將轉接頭從氣源接頭上取下。如果需要繼續測量其他設備，按照上面步驟繼續測量下一臺設備。

7.測量結束

所有設備測量結束后，關閉氣體純度測定儀TP203電源。
