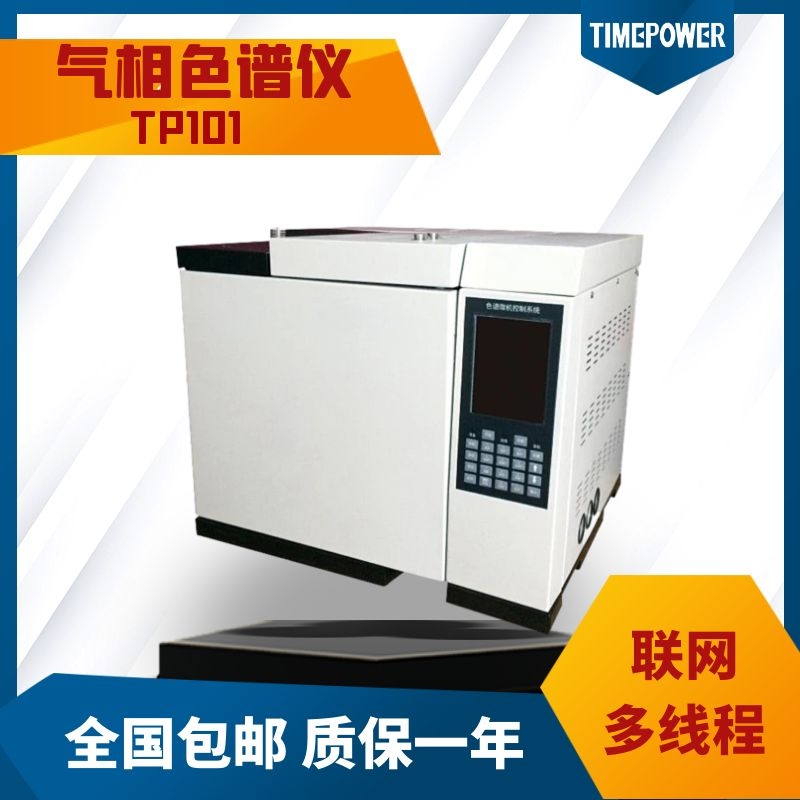

氣相色譜儀是按照GB/T17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》、電力行業標準GB/T7252-2001《變壓器油中溶解氣體分析和判斷導則》中推薦的氣相色譜儀流程而設計制造的電力系統專用氣相色譜儀。
基本功能
氣相色譜儀TP101采用三檢測器流程,一次進樣,雙柱并聯,一次分流。在檢測靈敏度,色譜峰的分離度和定量準確性方面都優于國標及行標的要求。連接網絡型專用色譜工作站,成為電力行業充油電氣設備的制造企業——變壓器廠、互感器廠、高壓電瓷廠、套管廠等;及使用企業——發電廠、供電局等單位性能最為優越,操作最為簡便、檢測最為靈敏的高效專用氣相色譜儀。
主要特點
氣相色譜儀TP101采用了技術先進的10/100M自適應以太網通信接口、并內置IP協議棧、使儀器可以輕松的通過企業內部局域網、互聯網實現遠距離的數據傳輸;方便了實驗室的架設、簡化了實驗室的配置、方便了分析數據的管理;
氣相色譜儀TP101內部設計3個獨立的連接進程,可以連接到本地處理(實驗室現場)、單位主管、以及上級主管,可以方便地使單位主管和上級主管實時監控儀器的運行以及分析數據結果;
氣相色譜儀TP101配備的網絡版工作站可以同時支持多臺色譜儀工作(253臺),實現數據處理以及反控,簡化了文檔管理,并最大程度的降低了用戶的實驗室投資以及運行費用;
氣相色譜儀TP101可以通過互聯網連接到生產廠家,實現遠程診斷、遠程程序更新等(需用戶許可);
氣相色譜儀TP101配備的5.7寸彩色液晶屏,操作滿足不同的用戶需求;
儀器采用了多處理器并行工作方式,使儀器更加穩定可靠;可滿足復雜樣品分析,可選配多種高性能檢測器選擇,如FID、TCD,最多可同時安裝三種檢測器;
氣相色譜儀TP101采用模塊化的結構設計,設計明了、更換升級方便,保護了投資的有效性;
全新的微機溫度控制系統,控溫精度高,可靠性和抗干擾性能優越;具有六路完全獨立的溫度控制系統,可實現十六階程序升溫,使該設備能勝任更大范圍的樣品分析;具有柱箱自動后開門系統,使低溫控制精度得到提高,升/降溫速度更快;
氣相色譜儀TP101設計定時自啟動程序,可以輕松的完成氣體樣品的在線分析(需配備在線自動進樣部件);
全微機控制鍵盤的操作系統,操作簡單、方便;并設計檢測器自動識別技術;具有故障診斷以及斷電數據保護的功能,可自動記憶設定參數;
色譜機內置低噪聲、高分辨率24位AD電路,并具有基線存儲、基線扣除的功能;
儀器配備國內主流“變壓器油氣體分析工作站”,功能強大、操作簡潔;
工作原理
絕緣油經處理,在震蕩儀中脫氣后,將固定量的脫出氣體注入進樣器后,在汽化室汽化后被惰性氣體(即載氣,也叫流動相)帶入色譜柱,柱內含有液體或固體固定相,由于樣品中各組分的沸點、極性或吸附性能不同,每種組分都傾向于在流動相和固定相之間形成分配或吸附平衡。但由于載氣是流動的,這種平衡實際上很難建立起來。也正是載氣的流動,使樣品組分在運動中進行反復多次的分配或吸附 /姐吸附,結果是在色譜柱中濃度大的組分先流出色譜柱,而在固定相中分配濃度大的組分后流出。當組分流出色譜柱后,立即進入檢測器。檢測器能夠?qū)悠方M分的與否轉變?yōu)殡娦盘?hào),而電信號的大小與被測組分的量或濃度呈正比。當將這些信號放大并記錄下來時,就是氣相色譜圖了。
儀器的維護與保養
進樣器的清洗
進樣器比較容易污染,特別是汽化管容易污染,為此清洗進樣器就顯得比較重要,進樣器汽化管可用溶劑棉球直接穿洗,穿洗后用大氣流吹一下(主要吹掉棉球纖維并吹干溶劑),然后裝好汽化管襯墊和密封螺母。
氫火焰離子化檢測器清洗
可拆下FID外罩,取下電極和絕緣墊圈,把外罩、電極和絕緣墊圈用丙酮或酒精清洗然后烘干。如果污染嚴重,可以將待清洗零件放入超聲波清洗液中,經超聲后,用清水淋洗干凈然后用酒精清洗并烘干。裝配時注意點火線圈應居于噴口四周,不能與地相碰。高度不能超過噴嘴口,如超過噴嘴口時點火后點火極會發紅會影響檢測器的靈敏度,如果是色譜固定液沾污檢測器,則選擇能溶解固定液的溶劑予以溶解。
色譜柱安裝
填充柱安裝
填填充柱在進樣器和檢測器兩處的安裝是類似的。填充柱的進樣器一端應留出足夠的一段空柱(至少50mm),以防插入的注射器針觸到填在柱端的玻璃纖維或柱填充物;在檢測器一端,也應留出足夠的一段空柱(至少4mm),以防噴嘴底端觸到填在柱端的玻璃纖維或柱填充物。
由于玻璃的剛性,玻璃填充柱必須同時在進樣器和檢測器兩端安裝。電力氣相色譜儀Φ3、Φ4mm填充色譜柱與進樣器的連接。
安裝步驟如下:
1)將M10×1Φ3mm柱螺母先套入色譜柱的兩端;
2)在色譜柱的兩端裝上Φ3mm石墨圈,再裝上相應內徑的襯管。向上推入檢測器底部(要推到底),旋緊螺帽;
3)進樣器端要根據具體要求調整色譜柱的高低,旋緊螺帽;
4)用中性皂液檢漏,不應有漏氣現象;
5)擦干皂液;
6)Φ4mm色譜柱安裝步驟同上;
注:填充柱的進樣端應保持有長度約50mm的空管,不至于在進樣時發生困難,色譜柱的進樣端不能和檢測器端搞混,應當在灌裝填充柱時做上標志。在檢測器一端,也應留出足夠的一段空柱(至少4mm),以防噴嘴底端觸到填在柱端的玻璃纖維或柱填充物。
毛細管柱安裝
熔融桂毛細管柱很規整,不需要加以整理。但柱端應新切,無毛口,邊緣齊整,除掉來自柱,固定相,密封墊圈的微粒物質,這些很重要。
為此,柱端要新切,用一適宜的玻璃切割工具,在欲切斷的部位劃痕。通常先裝上柱螺母和墊圈以后再進行切割。
注意:戴上防護眼鏡以防在處理切割玻璃或熔融硅毛細管柱時產生的飛揚的顆粒物質對眼睛的可能傷害。早處理毛細管柱時也應小心防止皮膚被扎傷。由于柱子具有相當?shù)膭傂?,因此在處理毛?xì)管柱時,事先注意這些十分重要。毛細管柱繞在金屬框上,此框懸掛在柱箱內的毛細管柱架上。懸掛位置取決于框的直經,最好使柱位于柱箱中央。柱兩端由框底部伸出,平順彎曲朝向進樣器接口和檢測器接口,不要讓柱的任何部位碰到柱箱內壁。石墨墊圈穿過柱時可能會污染柱,可按 “準備熔融硅毛細管柱”中的說明切割柱端。
